vivo老机型刷originos教程I色一道本I1024i色婷婷永久免费I亚洲男人AV天堂岛国片I99aiavIfreexjav日本少妇I在线精品观看I91黄色毛片I好吊妞99热I91网在线I影音先锋777I中文字幕在线看视频国产I六月丁香婷婷在线I黄色十八禁

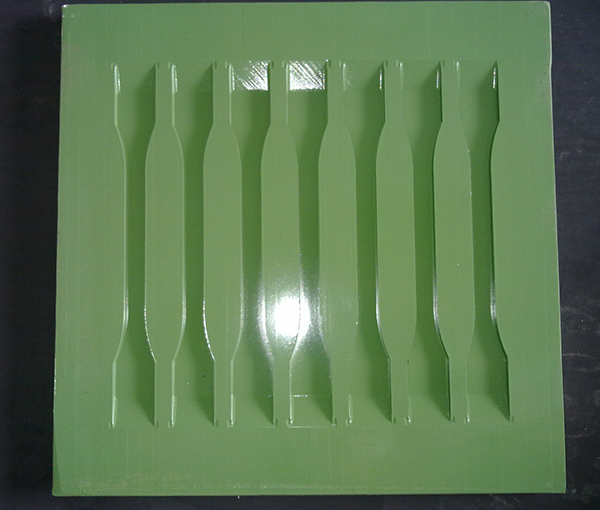

特氟龍涂料通常為表面預處理（噴砂 / 脫脂）→ 底漆噴涂（增強附著力）→ 面漆噴涂 → 高溫燒結（380°C 左右，使氟聚合物熔融成膜）；水性體系是主要環保選擇，避免溶劑污染。

?

下面看一看特氟龍涂料標準施工流程是什么？
1. 基材前處理（最關鍵，決定掉不掉）
目的：去油、去銹、增加粗糙度，讓涂層粘得住。
除油：用溶劑 / 堿液清洗，徹底脫脂
干燥：熱風烘干
表面粗化：
金屬：噴砂（白剛玉 / 棕剛玉，粗糙度 Ra2.5～5μm）
塑料 / 玻璃：等離子處理或化學蝕刻
沒噴砂 = 90% 會掉皮。
2. 調配涂料
攪拌均勻（氟樹脂容易沉淀）
按廠家要求加專用稀釋劑調整黏度
過濾：80～120 目濾網，去除顆粒
3. 噴涂底漆（增強附著力）
工具：噴槍 / 浸涂 / 滾涂
膜厚：5～15μm
噴涂后：預烘 80～120℃，5～10 分鐘，趕走溶劑
4. 噴面漆（不粘層）
膜厚：20～40μm（總膜厚一般 30～50μm）
噴完再靜置流平 5～15 分鐘
5. 高溫燒結固化（核心步驟）
不同氟樹脂溫度不一樣，必須按廠家要求：
PTFE/PFA：380℃左右，10～20 分鐘
FEP：340℃左右，10～15 分鐘
判斷是否燒好：
表面均勻光亮、無針孔、無流痕、不發霧。
6. 冷卻與檢驗
自然冷卻或緩慢風冷
檢查：外觀、附著力、厚度、耐刮性
