vivo老机型刷originos教程I色一道本I1024i色婷婷永久免费I亚洲男人AV天堂岛国片I99aiavIfreexjav日本少妇I在线精品观看I91黄色毛片I好吊妞99热I91网在线I影音先锋777I中文字幕在线看视频国产I六月丁香婷婷在线I黄色十八禁

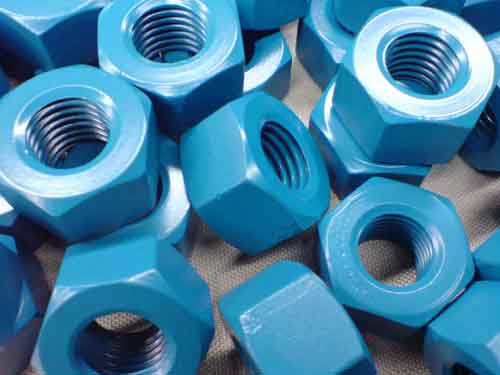

鐵氟龍涂料是以聚四氟乙烯為核心的高性能氟涂層，主打不粘、低摩擦、耐高溫、強(qiáng)耐蝕、絕緣五大核心優(yōu)勢(shì)，是工業(yè)與民用領(lǐng)域的 “萬能功能涂層”。

?

標(biāo)準(zhǔn)施工工藝流程
1. 基材預(yù)處理
脫脂除油：高溫烘烤（360℃×30min）或化學(xué)清洗，徹底去油。
表面粗化：80#–120# 剛玉砂噴砂，壓力 0.4–0.6MPa，粗糙度 2.0–3.5μm，形成 “錨點(diǎn)”。
清潔干燥：高壓空氣吹凈，無塵無油。
2. 涂覆施工
底漆：噴涂 / 浸涂，120–160℃表干 8–15min，膜厚 10–15μm，增強(qiáng)附著力。
面漆：多層噴涂（2–4 層），每層表干后再噴，總膜厚 20–80μm（按需）。
方式：空氣噴涂、靜電粉末噴涂、浸涂、滾涂。
3. 高溫?zé)Y(jié)（成膜核心）
梯度升溫：180℃→280℃→380℃，保溫 20–40min，讓 PTFE 熔融流平、形成致密無孔膜。
冷卻：自然冷卻至室溫，避免驟冷開裂。
