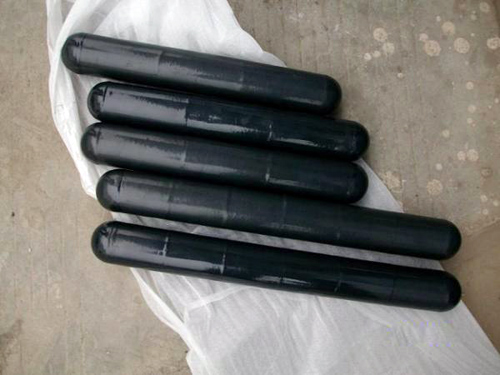

特氟龍涂料的厚度直接決定：不粘性、耐磨、耐溫、附著力、外觀、壽命。
?
一、標準常用厚度區間
單層特氟龍：20～30μm
雙層（底漆 + 面漆）：25～40μm
重防腐 / 耐磨加厚型：40～60μm
超過 60μm 就很容易出問題。
二、厚度太薄（＜20μm）的影響
不粘性變差
涂層覆蓋不完整，容易出現局部粘料、粘鍋。
耐磨壽命大幅縮短
輕微摩擦就露底，很快掉涂層。
耐腐蝕性下降
針孔多，水汽、酸堿容易滲透到底材。
耐劃傷差
幾乎沒有緩沖層，一刮就花。
外觀發花、露底
表面不均勻，質感差。
三、厚度適中（25～40μm）的性能表現（最佳區間）
不粘性最佳
連續致密成膜，脫模、防粘效果最穩定。
耐磨與壽命平衡最好
正常使用可達數千次不脫落。
耐溫穩定
耐熱沖擊，不易爆膜、不起泡。
附著力強
與底漆結合牢固，不易整片脫落。
外觀均勻細膩
啞光 / 光滑質感統一。
四、厚度太厚（＞50μm）的嚴重問題
附著力急劇下降，容易整片脫落
涂層內應力大，冷卻后收縮開裂、起皮。
烘烤時起泡、針孔、縮孔
溶劑揮發不出來，形成大量缺陷。
耐沖擊變差
輕微碰撞就龜裂。
不粘性反而下降
膜厚導致表面粗糙度上升，更容易粘料。
成本浪費
特氟龍涂料很貴，噴厚就是純浪費。
尺寸超差
影響裝配精度（精密零件尤其明顯）。
永邦納米材料（東莞）有限公司
